首先請仔細閱讀產品說明書或銘牌，如電加熱管額定工作電壓是220V（民用多為此電壓值），按照Y型對稱負載接線。如果額定工作電壓是380V，則按照△型對稱負載接線。

1】Y型負載接線原理圖。采用三相五線制可以預防6根電熱管中，任意根損壞造成其它幾根也因過流而損壞。

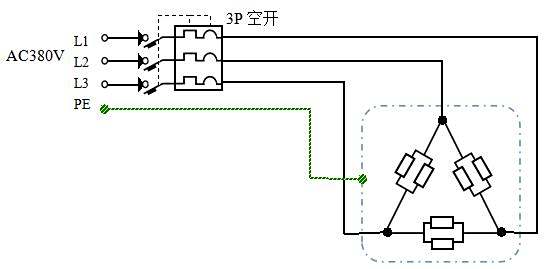

2】△型負載接線原理圖。

380v電熱管接線圖

注意事項：

1. 380V的電加熱管用的是兩根火線，不用零線。
2. 加熱管是發熱體普通的電線外皮受熱后絕緣容易硬化脫落，容易發生故障。
3. 電線與加熱管連接處最好用接線端子，以保證接觸良好不易發熱。
4. 電線盡量遠離發熱管，接頭附近的電線應穿一段耐熱套管或者瓷管保護，防止發熱后絕緣損壞。
5. 380V的加熱管也可以接到220V的電源上使用，只是功率變小加熱很慢。
6. 好多加熱設備采用三相供電，三組加熱管接成星形不用零線，每根管上的電壓實際也是220V。
7. 如果接成三角接法則每根管上的電壓是380V。
8. 380V是三相線，兩個電熱管并聯成為一組，一共是三組。
9. 假設三條相線分別為A/B/C。那么三組分別接A/B-B/C-A/C
